門扉カラクリによるブール代数の公理

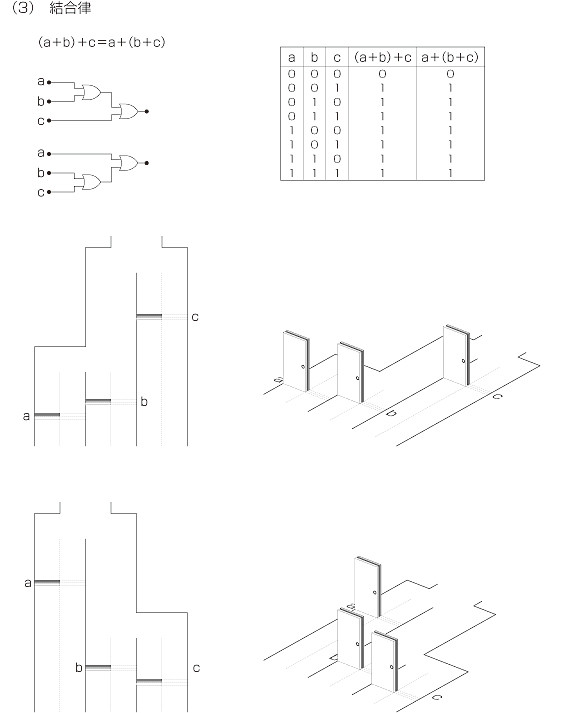

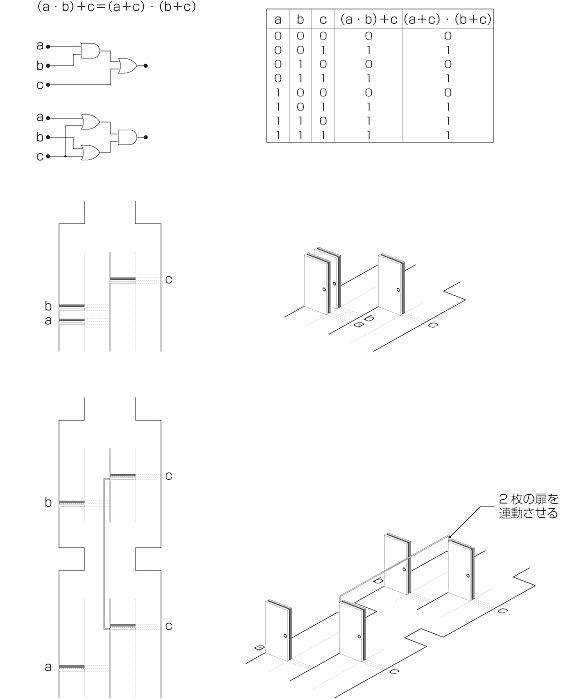

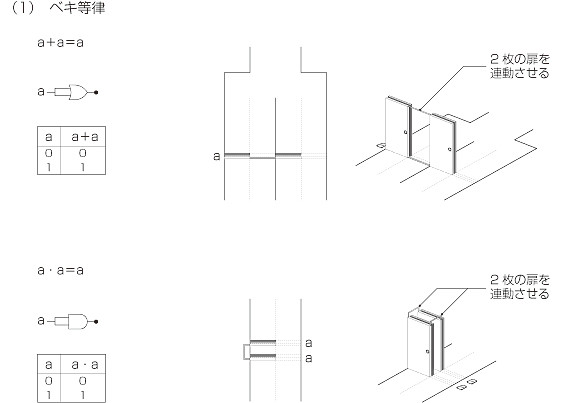

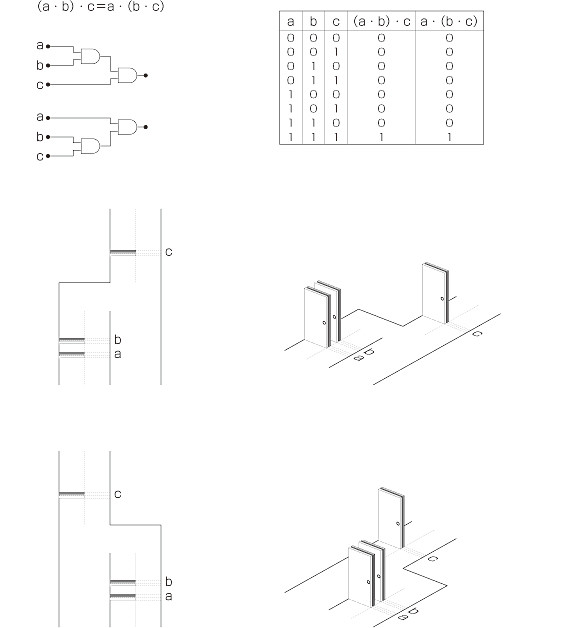

門扉カラクリは本質的に2値論理を扱っている。そのため二進数演算を体系化したブール代数にそのままあてはめることができる。以下にブール代数の公理を門扉カラクリで記述した例を示す。
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sbb985e20925d6515/image/ia5ee96e3eb41d169/version/1318265025/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sbb985e20925d6515/image/i33401d277c875c32/version/1318265284/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sbb985e20925d6515/image/i90750efcdedc7643/version/1318265460/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sbb985e20925d6515/image/ic121302925846730/version/1318265523/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sbb985e20925d6515/image/icc3ad3c5b946a81b/version/1320499029/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sbb985e20925d6515/image/i0e96b6615f7897e6/version/1318265710/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/none/path/sbb985e20925d6515/image/i91d30823afe55aa1/version/1318266006/image.jpg)
門扉カラクリは本質的に2値論理を扱っている。そのため二進数演算を体系化したブール代数にそのままあてはめることができる。以下にブール代数の公理を門扉カラクリで記述した例を示す。
